وصف المنتج

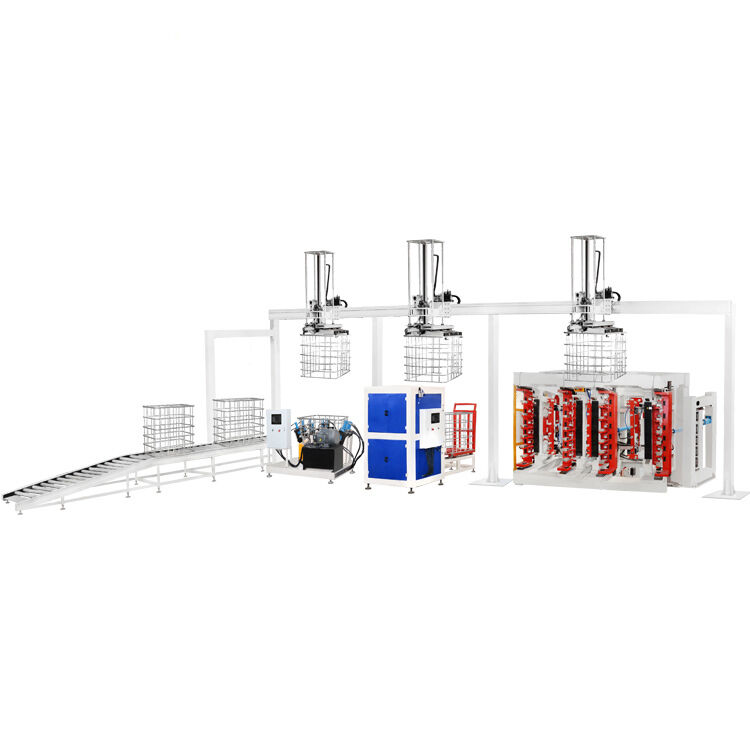

خط الإنتاج الأوتوماتيكي لإطار قفص الشبكة IBC

خط آلة اختبار تسرب خزان IBC الأوتوماتيكي الكامل

نظرة عامة على النظام

يدمج خط الإنتاج الآلي الشامل هذا العديد من الآلات المتخصصة لإنشاء حل كامل لتصنيع خزانات IBC. يتضمن النظام اللحام الأوتوماتيكي للصمامات، واختبار التسرب الدقيق، وقدرات التراص الآلي.

مكونات النظام الرئيسية

آلة لحام الصمامات الأوتوماتيكية مع تركيب الذوبان الساخن
اختبار التسرب على مرحلتين مع الهوية البصرية وكشف فرق الضغط
التعامل مع الذراع الروبوتية لوضع الخزان الداخلي
محطة تجميع الطاولة الدوارة مع قضيب سحب يدوي ومجموعة غطاء
محطة تكديس أوتوماتيكية للمنتجات النهائية

آلة لحام إطار القفص IBC الأوتوماتيكية

يشتمل خط إنتاج Hwashi المتخصص لإطارات أقفاص IBC على أتمتة كاملة بدءًا من اللحام وحتى التجميع النهائي. يتطلب النظام المتكامل الحد الأدنى من تدخل المشغل.

مواصفات نظام اللحام

كفاءة اللحام: 50 ثانية للقطعة الواحدة
مصدر اللحام: 4 مجموعات مصدر طاقة MF DC
خيارات منصة التغذية: طبقة واحدة أو طبقة مزدوجة
خيارات نظام التفريغ: ذراع ميكانيكية يدوية أو أوتوماتيكية

القدرة الإنتاجية

50 ثانية لكل قطعة

تكنولوجيا لحام الإطار الرئيسي

تعمل أربعة محولات MF على تنظيم ست مجموعات من أقطاب اللحام بدقة، مما يضمن الجودة المثالية في كل نقطة لحام. تعمل تقنية اللحام الثنائي على شكل البيانو على تسريع العملية، حيث تكتمل كل شبكة معدنية في غضون دقيقة واحدة.

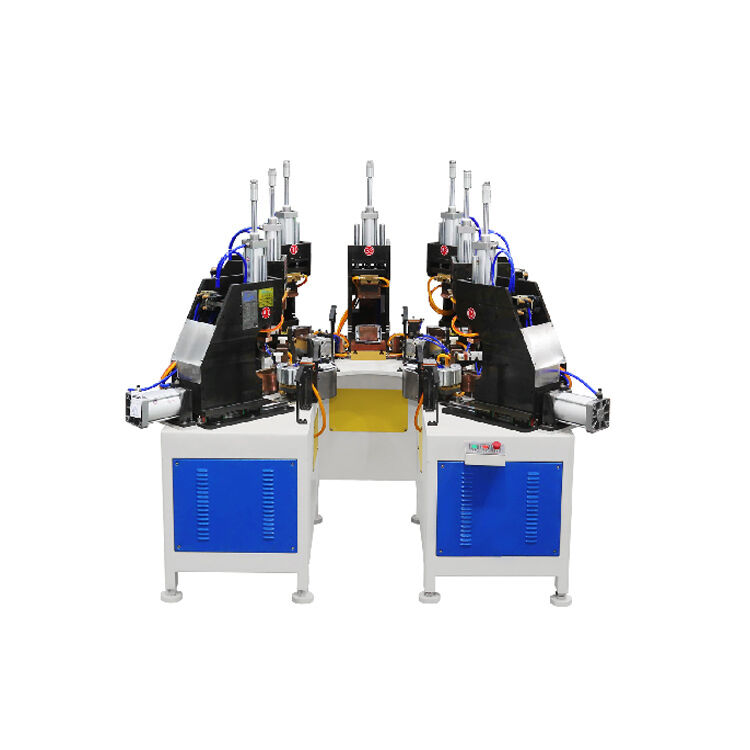

آلة لحام أوتوماتيكية بإطار IBC ذات ستة رؤوس

نظام طاقة اللحام المتقدم الذي يتميز بأربعة مصادر طاقة MF DC يتيح اللحام المتزامن في ستة مواقع مختلفة. تسمح وحدة تغذية التركيب مزدوجة الطبقة بالتشغيل المستمر مع تحميل المواد أثناء دورات اللحام النشطة.

جودة لحام شبكة الأنبوب المسطح

يقوم جهاز اللحام بتحويل الأنابيب إلى تكوينات شبكية مسطحة ذات قوة استثنائية وجودة قوية. يتم الانتهاء من كل شبكة مسطحة في حوالي 60 ثانية.

آلة ثني الإطار IBC ذات المحطة العمودية المزدوجة

تضمن المعالجة الشاملة ثنيًا عالي الدقة مع عمليات مستقرة وكفاءة ملحوظة.

عملية الانحناء

تقوم آلة الثني بتحويل الشبكة المسطحة إلى إطارات مربعة بدقة (1200±5mm * 1000±5mm) في 20-25 ثانية.

ميزات شعاع الانحناء

شعاع الانحناء المعالج باستخدام الحاسب الآلي يضمن زوايا انحناء دقيقة
قوالب قابلة للتعديل بمدى رأسي 3 مم تزيد من مرونة الانحناء
تصميم قالب 120 درجة يخلق زوايا انحناء سلسة

بناء إطار الآلة

يوفر التصميم المستطيل القوي مع أعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب ثباتًا وثباتًا استثنائيين.

محطة الضغط الهيدروليكي

تم تصميم هذه المحطة التي تعمل بالطاقة الهيدروليكية خصيصًا لشبكات خزانات البليت، وتضمن أداء الانحناء الأمثل.

آلة قفل إطار القفص IBC

يوفر تصميم الوحدة المتماسكة دقة استثنائية في الإدخال، وقوة قفل قوية، واستقرارًا تشغيليًا سلسًا.

كفاءة القفل والجودة

ذراع التثبيت القابل للتعديل يناسب تصميمات القفص المعدنية المختلفة من IBC
يعمل تصميم ذراع التثبيت الهيدروليكي والهوائي على تعزيز كفاءة الماكينة
إمكانية الانضمام التلقائي لجوانب الأنابيب
قالب التثبيت الهيدروليكي يخلق نقاط تثبيت محكمة لمنع التشقق
تضمن محطة الضغط الهيدروليكي ذات الإرسال التلقائي تدفقًا سلسًا للإنتاج

آلة صنع وتثقيب إطار القفص IBC

تعمل الماكينة التي تعمل بالطاقة الهيدروليكية على إنشاء ثقوب دقيقة في الإطارات من أجل تثبيت إطار القاعدة بشكل آمن.

كفاءة وجودة صنع الثقب

تستغرق عملية صنع الثقب والتثقيب الكاملة 25-30 ثانية لكل إطار.

ضغط الرؤوس بقوالب دقيقة
محطة هيدروليكية مخصصة
لوحة تحديد موقع رأس التثقيب قابلة للتعديل مع تحديد موضع اليسار واليمين والأمام والخلف

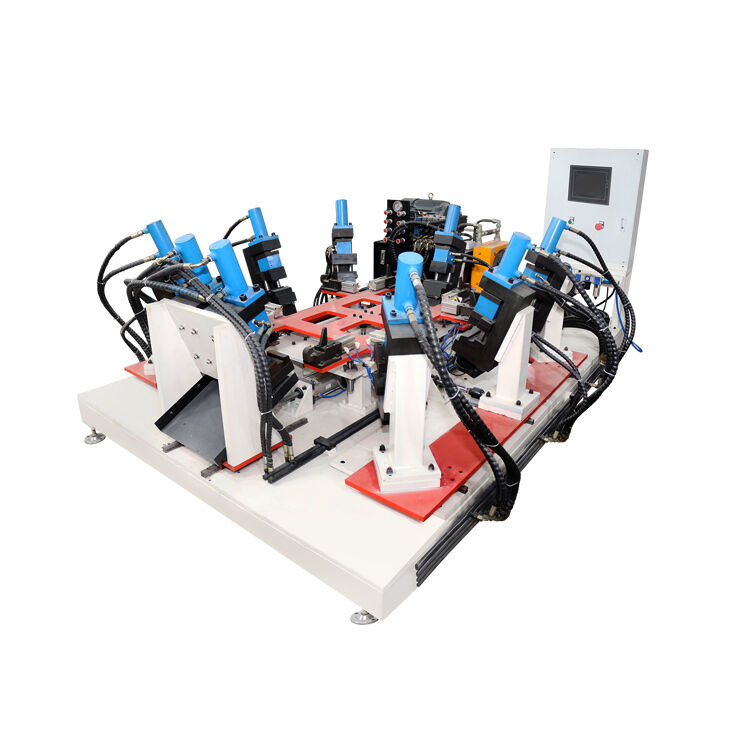

آلة لحام إطار قاعدة القفص IBC

تصميم الهيكل الأفقي مع 7 رؤوس لحام يكمل لحام الإطار الأساسي تلقائيًا. يتعامل المشغلون مع وظائف التحميل والتفريغ فقط.

ميزات المنتج

هيكل أفقي مع 7 رؤوس لحام من أجل لحام الإطار الأساسي بالكامل
نظام تفريغ البليت التلقائي
3 مجموعات من مصادر الطاقة MF DC 250KVA
تحسين جودة المنتج ومعدل الإنتاج مع انخفاض التكاليف
يزيل جودة اللحام غير المستقرة من العمليات اليدوية

المواصفات الفنية

المعلمة	مواصفة
اسم المنتج	خط إنتاج الإطار IBC
أسلوب	صف واحد/صف مزدوج
أقصى عرض اللحام	1200 ملم
أقصى طول اللحام	4250 ملم
ماركة	هواشي
القوة المجهزة	350 كيلو فولت أمبير/400 كيلو فولت أمبير
الجهد االكهربى	3p 380 فولت
مادة	الأنابيب المجلفنة
سمك الأنابيب	1-2 ملم
قطر الأنبوب	14-20 ملم
طريقة تحميل الأنابيب	يدوي / 2 عمال
القدرة على العمل	350-450(480-550) قطعة/8 ساعات
الطلب على العمالة	2-3 عمال

ميزات النظام الإضافية

نظام إرسال الخزان لعمليات الورشة المنفصلة
النقل الناقل يلغي التدخل البشري
منطقة وضع القفص المنحني والتثبيت واللكم من IBC
منطقة تخزين البليت الملحومة
مسار تجميع البليت التلقائي
محطة لحام البليت
منطقة تجميع القفص الدوار والبليت
منطقة تخزين لوحة البليت مع التغذية التلقائية
