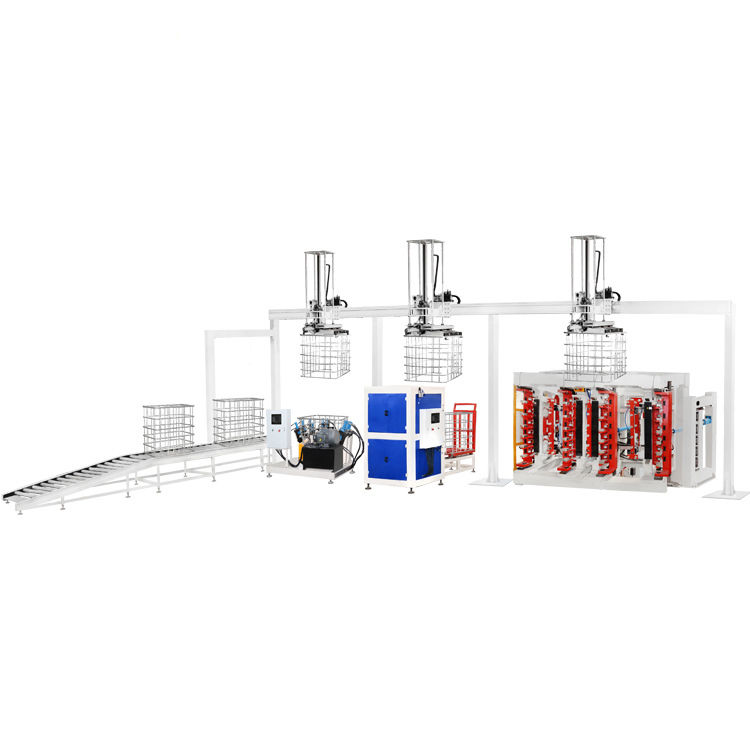

آلة الإنتاج الآلي لـ (هواشي آي بي سي)
آلة الإنتاج الآلي لـ (هواشي آي بي سي) تمثل قمة الابتكار في التصنيعالجمع بين تكنولوجيا الأتمتة المتقدمة مع الهندسة الدقيقة لتقديم حل كامل لإنتاج أقفاص حاويات السلع الكبيرة المتوسطة (IBC)هذا النظام المتطور يحول المواد الخام إلى أقفاص IBC عالية الجودة من خلال عملية متكاملة وآلية تضمن جودة استثنائية،وتوفير كبير في التكاليف.
الميزات المتقدمة والتكنولوجيا
خط الإنتاج الآلي بالكامل
- نظام متكامل يجمع بين عمليات اللحام التلقائي ، وتفريغ الشبكة ، والانحناء ، والقفل ، وتصنيع الثقوب ، والطعن
- يتطلب فقط 3-4 مشغلين
- القدرة على العمل باستمرار على مدار الساعة
- معدل إنتاج 80 قفصًا في الساعة
الهندسة الدقيقة
- رؤوس لحام متعددة تعمل في وقت واحد مع تكنولوجيا CNC للحصول على دقة وثبات استثنائي
- 6-7 رؤوس لحام للحصول على نتائج موحدة
- دقة الأبعاد ± 0.1 ملم
- 60 ثانية لكل وقت دورة القفص
ضمان الجودة القائم على الذكاء الاصطناعي
- نظام الكشف عن العيوب الذكي الذي يحدد ويقوم بتصحيح شذوذ الإنتاج في الوقت الحقيقي
- تعديل المعلمات الآلي
- مراقبة وتحليلات في الوقت الحقيقي
- مراقبة جودة متسقة
الإطار الرئيسي لللحام
أربع مجموعات من محولات MF تنظم ستة مجموعات من أقطاب الصلان ، مما يضمن جودة اللحام المثلى لكل نقطة لحام.تقنية اللحام الثنائية على غرار البيانو تسرع عملية اللحام بشكل كبير. يمكن إكمال كل شبكة معدنية في غضون دقيقة واحدة. يضم التصميم أسطوانات هواء أعلى وأسفل لضمان وضع لحام مسطح. بالإضافة إلى ذلك، يمكن أن يكون الحامض أكثر استقراراً.الأقطاب الكهربائية لحام تتميز بتصميم المسمار، وتعزيز المتانة مع كل استخدام.

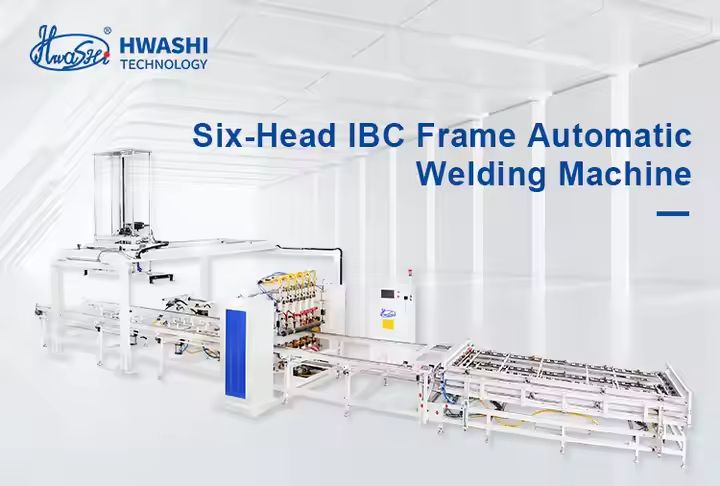

آلة لحام أوتوماتيكية ذات ستة رؤوس
يحتوي نظام الطاقة لحام على أربع مجموعات من مصادر الطاقة المتقدمة MF DC، مما يتيح الحام في وقت واحد في ستة نقاط مختلفة.تغذية ثنائية الطبقة للدبابيس تعزز كفاءة التشغيل - بينما يشارك أحد الدبابيس بنشاط في اللحاموالآخر يمكنه تحميل المواد بسلاسة.
شبكة الأنابيب المسطحة ونوعية لحام ثابت
جهاز اللحام يحول الأنابيب إلى تشكيل شبكة مسطحة مميزة ، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية.يتم الانتهاء من عملية اللحام بكفاءة في حوالي 60 ثانية.
آلة ثنائية المحطة العمودية IBC إطار الانحناء
يضمن آلة ثنائي المحطة IBC الثنائية الدقة في الانحناء والعمليات المستقرة والكفاءة الرائعة.
ثني الشبكة المسطحة إلى شكل مربع
تحويل آلة الانحناء الشبكة المسطحة إلى إطار مربع بدقة في حوالي 20-25 ثانية.
شعاع الانحناء
- يضمن حزمة الانحناء المصنعة بالإنترنت زوايا الانحناء الدقيقة
- يمكن ضبط كل قالب على حزمة الانحناء صعودا وهبوطا لمدة حوالي 3 ملم لزيادة نطاق الانحناء
- تصميم القالب 120 درجة يجعل كل زاوية الانحناء أكثر سلاسة
الإطار المنحني
يحتوي إطار الجهاز على تصميم مستطيل قوي مع أعمدة فولاذية سميكة ولوحة غطاء على شكل باب ، مما يضمن صلابة واستقرار استثنائيين.
محطة الضغط الهيدروليكية
مصممة خصيصًا لإنحناء شباك خزانات الحاويات ، تقوم آلة إنحناء IBC بتشكيلها إلى إطارات مستطيلة بأبعاد دقيقة تبلغ (1200 ± 5mm) * ((1000 ± 5mm).
آلة قفل إطار قفص IBC
صُنعت بعناية كوحدة متماسكة، تفتخر بدقة استثنائية في الإدراج، وقوة قفل قوية، ومزيج سلس من الاستقرار والكفاءة.
كفاءة ونوعية القفل
- ذراع التثبيت القابلة للتعديل مصممة خصيصًا لمصممين مختلفين للقفص المعدني IBC
- التصميم الهيدروليكي والهوائي يزيد من كفاءة الآلة
- مصممة للاتصال التلقائي للجانبين من الأنابيب
- الهيدروليكية تشكيل القالب يخلق نقاط تشكيل ضيقة لمنع الشقوق
- محطة الضغط الهيدروليكية مع جهاز إرسال تلقائي يضمن انتاج سلس
آلة IBC لإنتاج ثقوب الإطار القفصية والضرب
تستخدم لتشكيل ثقوب على الإطار بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي. تستغرق العملية التي تعمل بالكهرباء الهيدروليكية حوالي 25-30 ثانية لإكمالها.
الكفاءة والجودة في صنع الثقوب
- رؤوس الضغط مع قالب الضغط
- محطة هيدروليكية
- لوحة تحديد موقع رأس الخرق
- لوحة قابلة للتعديل من اليسار إلى اليمين إلى الأمام إلى الخلف لمدى تحديد المواقع الأوسع
آلة لحام إطار القفص IBC
يعتمد التصميم على هيكل أفقي و 7 رؤوس لحام لاستكمال لحام الإطار الأساسي.يحتاج المشغل فقط إلى تحميل وتفريغ المنتج في حين أن الآلة تؤدي لحام تلقائي.
خصائص المنتج
- الهيكل الأفقي مع 7 رؤوس لحام لحام الإطار الأساسي
- التفريغ التلقائي للفوليتات المطاطية
- 3 مجموعات من طاقة MF DC 250KVA لزيادة الجودة ومعدل الإنتاج
- يحل مشكلة عدم استقرار جودة اللحام الناجمة عن العمل اليدوي
- معدل إنتاج أعلى ومستوى أتمتة أعلى
المواصفات التقنية
| اسم المنتج |
خط إنتاج الإطار IBC |
الأسلوب |
صف واحد / صف مزدوج |
| عرض اللحام القصوى |
1200ملم |
أقصى طول لحام |
4250ملم |
| العلامة التجارية |
هواشي |
اللون |
الأزرق / الأصفر / المخصص |
| الطاقة المجهزة |
350kVA/400kVA |
مكان المنتج |
مقاطعة تشيجيانغ، الصين |
| الجهد |
3p 380 فولت |
المواد |
أنابيب معدنية |
| ضيق الأنابيب |
1-2ملم |
دورة العمل |
20% |
| قطر الأنابيب |
14-20ملم |
التكرار |
50 هرتز/60 هرتز |
| طريقة تحميل الأنابيب |
العمل اليدوي/2 |
حجم الكابل |
≥70mm3 |
| القدرة على العمل |
350-450 ((480-550) قطعة / 8 ساعات |
حجم أنبوب الهواء |
G1 |
| الطلب على العمل |
2-3 أعمال |
حجم أنابيب المياه |
G1 1/4 |
خصائص المنتج - نظام إرسال الخزان
- مناسبة للمصانع التي تفصل ورشة عمل آلة النفخ ورشة عمل القفص
- يتم نقل خزانات الاختبار بواسطة ناقل إلى ورشة عمل القفص دون الحاجة إلى تدخل بشري
- يتضمن منطقة وضع قفص IBC المنحني والمتشابك والمنكوب
- منطقة تخزين البوليتات المطاومة
- مسار تجميع الحمولة التلقائي
- لحام البليت
- القفص الدوار ومساحة تجميع البليت المرور الآمن
- منطقة تخزين لوحات الصفائح / التغذية الآلية
لماذا تختار الوهاشي؟
- أكثر من 20 عاماً من الخبرة في تقنية اللحام والأتمتة
- معتمدة ISO 9001 ومعتمدة CE لمعايير الجودة الدولية
- دعم فني على مدار الساعة وخدمة شاملة بعد البيع
- حلول قابلة للتخصيص مصممة خصيصا لاحتياجات الإنتاج الخاصة بك
- الصناعة 4.0 جاهزة مع قدرات تكامل إنترنت الأشياء
