مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE/CCC/ISO
رقم الموديل:
WL-SQ-MF160Kx6.5 مللي أمبير
اتصل بنا
فيديو
فيديو

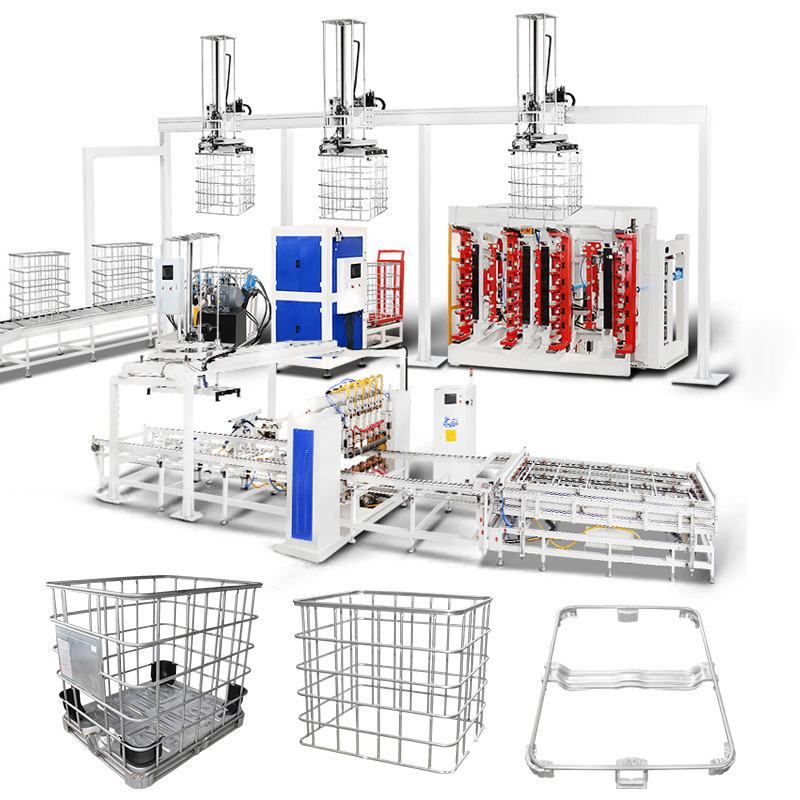

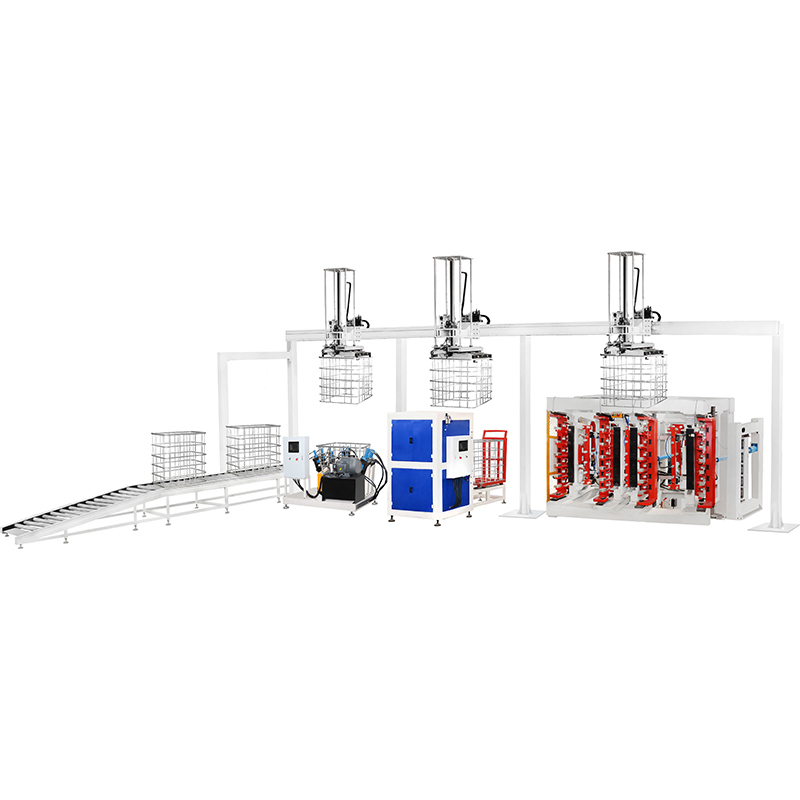

إنتاج شبكات حاويات البضائع المتوسطة الحجم (IBC) باستخدام ماكينة لحام الأقفاص الأوتوماتيكية عالية السرعة من Hwashi بتقنية لحام متقدمة
ماكينة لحام شبكات IBC من Hwashi هي جهاز عالي الأداء مصمم لإنتاج شبكات IBC (حاوية البضائع المتوسطة) بكفاءة.
الميزات:
القدرة الإنتاجية: 50 ثانية/قطعة
إطار اللحام الرئيسي
يتم استخدام أربع مجموعات من محولات MF لتنظيم ست مجموعات من أقطاب اللحام، مما يضمن جودة اللحام المثالية لكل نقطة لحام. تعمل تقنية اللحام على طراز البيانو ثنائي الجانب على تسريع عملية اللحام بشكل كبير. يمكن إكمال كل شبكة معدنية في غضون دقيقة واحدة.
يتضمن التصميم أسطوانات هواء علوية وسفلية لضمان وضع لحام مسطح. بالإضافة إلى ذلك، تتميز أقطاب اللحام بتصميم لولبي، مما يعزز المتانة مع كل استخدام.
ماكينة لحام أوتوماتيكية لإطار IBC بستة رؤوس
تم تصميم نظام طاقة اللحام بدقة، ويتميز بأربع مجموعات من مصادر طاقة التيار المستمر MF المتقدمة. يتيح هذا التصميم المتطور التنفيذ المتزامن للحام في ست نقاط مختلفة، مما يعرض قدرة رائعة على تعدد المهام. يؤدي إدخال وحدة تغذية بتركيب مزدوج الطبقات إلى تعزيز الكفاءة التشغيلية - بينما تشارك إحدى التركيبات بنشاط في عملية اللحام، يمكن للأخرى تحميل المواد بسلاسة، مما يضمن سير عمل مستمرًا ومبسطًا.

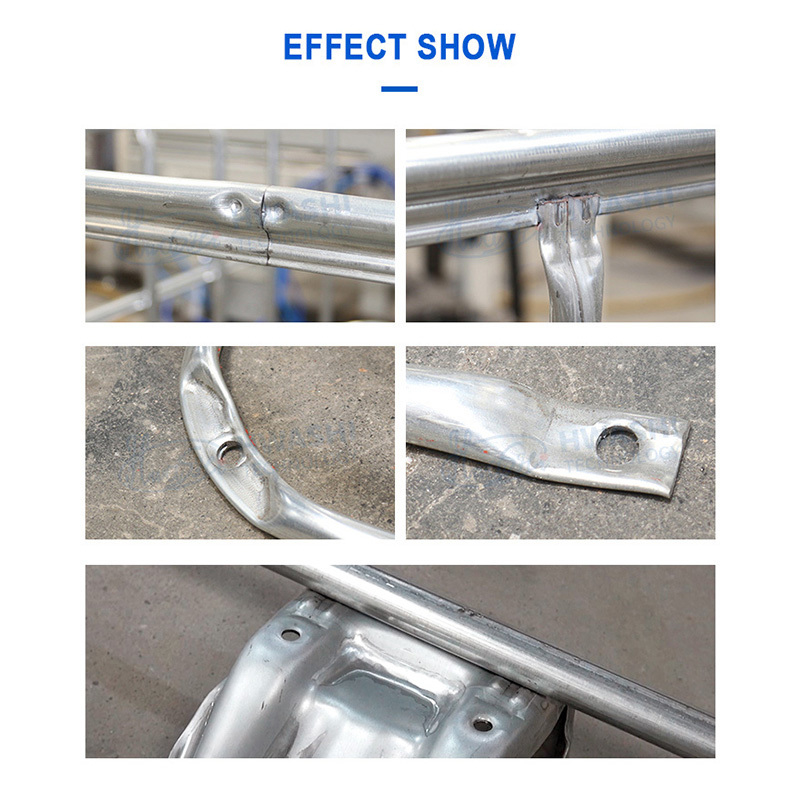

شبكة أنبوب مسطحة وجودة لحام ثابتة
تعمل أداة اللحام على تحويل الأنابيب بسلاسة إلى تكوين شبكة مسطحة مميزة، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية. تكتمل عملية اللحام بكفاءة في حوالي 60 ثانية، مما يؤكد على السرعة والدقة في تصنيع كل شبكة مسطحة.
ماكينة ثني إطار IBC مزدوجة المحطة عمودية
تخضع ماكينة ثني إطار قفص IBC مزدوجة المحطة لمعالجة شاملة لضمان ليس فقط الدقة العالية في الثني ولكن أيضًا العمليات المستقرة والكفاءة الرائعة.
ثني الشبكة المسطحة في شكل مربع
تقوم ماكينة الثني بتحويل الشبكة المسطحة بخبرة إلى إطار مربع بدقة. إن تحقيق عملية الثني في حوالي 20-25 ثانية يسلط الضوء على كفاءة الماكينة وقدرة الإنتاج السريعة.
عوارض الثني
يتم استخدام عوارض ثني معالجة CNC لضمان زاوية الثني.
يمكن تعديل كل قالب على عارضة الثني لأعلى ولأسفل بحوالي 3 مم لزيادة نطاق الثني.
تصميم القالب بزاوية 120 درجة يجعل كل زاوية ثني أكثر سلاسة.
إطار الثني
يتميز إطار الماكينة بتصميم مستطيل قوي، ويتميز بأعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب، مما يضمن ثباتًا واستقرارًا استثنائيين.
محطة الضغط الهيدروليكي
تم تصميمها خصيصًا لثني شبكات صهاريج المنصات، تقوم ماكينة ثني IBC بخبرة بتشكيلها في إطارات مستطيلة بأبعاد دقيقة تبلغ (1200±5 مم) × (1000±5 مم). تضمن هذه المحطة التي تعمل بالطاقة الهيدروليكية أداء ثني مثاليًا.
ماكينة قفل إطار قفص IBC
تم تصميم ماكينة قفل إطار قفص IBC بدقة كوحدة متماسكة، وتتميز بدقة استثنائية في الإدخال، وقوة قفل قوية، ومزيج سلس من الاستقرار والكفاءة أثناء التشغيل.
كفاءة وجودة القفل
ذراع تثبيت قابل للتعديل:
تم تصميم ذراع التثبيت القابل للتعديل ليناسب تصميمات أقفاص IBC المعدنية المختلفة، مما يؤدي إلى توسيع نطاق عمل الماكينة.
يعزز التصميم الهيدروليكي والهوائي لذراع التثبيت كفاءة الماكينة.
تم تصميم ذراع التثبيت أيضًا للتوصيل التلقائي لجانبي الأنبوب.
قالب تثبيت هيدروليكي:
يتميز بنظام هيدروليكي، حيث يقوم قالب التثبيت بإنشاء بقع تثبيت ضيقة للأنبوب، مما يمنع القفص المعدني من التشقق.
محطة الضغط الهيدروليكي:
مزودة بجهاز إرسال تلقائي، تضمن محطة الضغط الهيدروليكي عملية إنتاج سلسة وفعالة للأقفاص المعدنية.
ماكينة ثقب وثقب إطار قفص IBC
تُستخدم ماكينة ثقب وثقب إطار قفص IBC لتشكيل الثقب في الإطار، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
كفاءة وجودة صنع الثقوب
تستخدم ماكينة صنع الثقوب واللكم القوة الهيدروليكية. سيستغرق الأمر حوالي 25-30 ثانية لإكمال العملية الكاملة.
أ. الضغط على الرؤوس باستخدام قالب الضغط
ب. المحطة الهيدروليكية
ج. لوحة تحديد موقع رأس الثقب
يمكن للوحة تحديد المواقع القابلة للتعديل من اليسار إلى اليمين، ومن الأمام إلى الخلف أن تجعل موضع الثقب في نطاق استخدام أوسع.
ماكينة لحام الإطار الأساسي لقفص IBC
يعتمد تصميم ماكينة لحام الإطار الأساسي هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل المنتج وتفريغه. ستقوم الماكينة باللحام تلقائيًا.
مواصفات المنتج:
1. يعتمد التصميم هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى التحميل.
2. سيتم تفريغ المنصة الملحومة تلقائيًا. ستقوم الماكينة باللحام تلقائيًا.
3. يعتمد 3 مجموعات من طاقة MF DC 250KVA. تساعد الماكينة على زيادة جودة المنتج ومعدل الإنتاج، وتقليل تكلفة الإنتاج.
4. حل مشكلة جودة اللحام غير المستقرة الناتجة عن العمل اليدوي. معدل إنتاج أعلى ومستوى أتمتة.
|
اسم المنتج
|
خط إنتاج إطار IBC
|
النمط
|
صف واحد / صف مزدوج
|
|
أقصى عرض لحام
|
1200 مم
|
أقصى طول لحام
|
4250 مم
|
|
العلامة التجارية
|
Hwashi
|
اللون
|
أزرق/أصفر/مخصص
|
|
الطاقة المجهزة
|
350 كيلو فولت أمبير/400 كيلو فولت أمبير
|
مكان المنتج |
مقاطعة تشجيانغ، الصين
|
|
الجهد
|
3p 380V
|
المادة
|
أنابيب مجلفنة
|
|
سمك الأنبوب
|
1-2 مم
|
دورة العمل
|
20%
|
|
قطر الأنبوب
|
14-20 مم
|
التردد
|
50 هرتز/60 هرتز
|
|
طريقة تحميل الأنبوب
|
يدوي/2 عمال
|
حجم الكابل
|
≥70 مم 3
|
|
القدرة العاملة
|
350-450 (480-550) قطعة/8 ساعات
|
حجم أنبوب الهواء
|
G1
|
|
الطلب على العمالة
|
2-3 عمال
|
حجم أنبوب الماء
|
G1 1/4
|
ميزات المنتج - نظام إرسال الخزان:
1. هذا النظام مناسب للمصانع التي تفصل ورشة عمل آلة النفخ وورشة القفص.
2. يتم نقل الخزانات التجريبية عن طريق الناقل إلى ورشة القفص. لا حاجة للتدخل البشري.
3. نظام إرسال الخزان
4. منطقة وضع القفص المثني والمثبت والمثقوب IBC
5. منطقة تخزين المنصات الملحومة
6. مسار تجميع المنصات التلقائي
7. لحام المنصات
8. منطقة تجميع القفص والمنصة الدوارة ممر آمن
9. منطقة تخزين لوحة المنصات/التغذية التلقائية
