آلة لحام الأقفاص الأوتوماتيكية عالية السرعة من هواشي بتقنية اللحام على طراز البيانو ثنائي الجانب

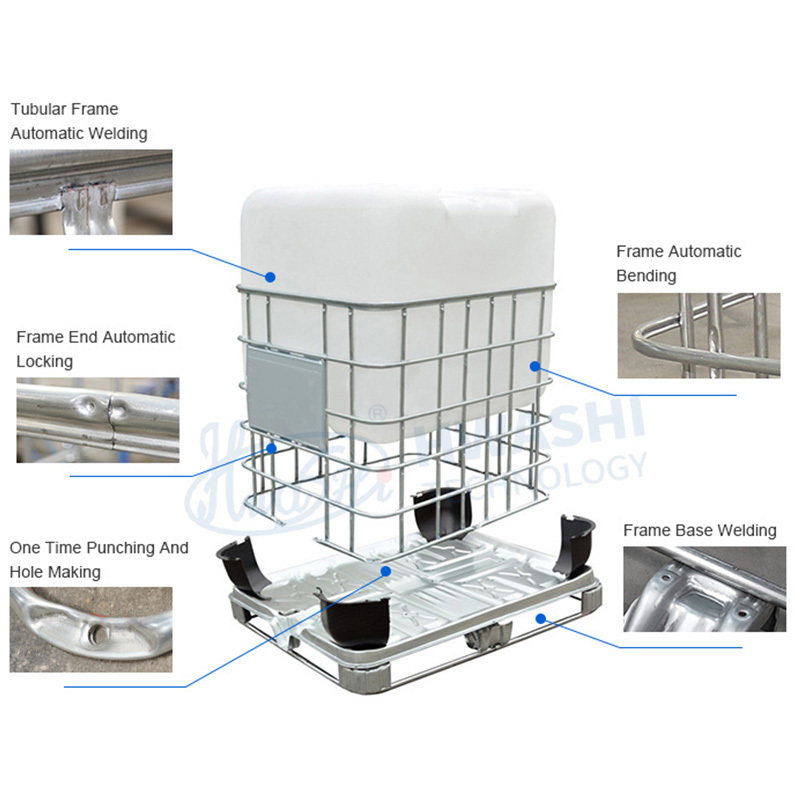

آلة لحام شبكات حاويات البضائع السائبة المتوسطة (IBC) من هواشي هي جهاز عالي الأداء مصمم لإنتاج شبكات IBC (حاوية البضائع السائبة المتوسطة) بكفاءة.
الميزات:
القدرة الإنتاجية: 50 ثانية/قطعة
إطار اللحام الرئيسي
يتم استخدام أربع مجموعات من محولات MF لتنظيم ست مجموعات من أقطاب اللحام، مما يضمن جودة اللحام المثلى لكل نقطة لحام. تعمل تقنية اللحام على طراز البيانو ثنائي الجانب على تسريع عملية اللحام بشكل كبير. يمكن إكمال كل شبكة معدنية في غضون دقيقة واحدة.
يتضمن التصميم أسطوانات هواء علوية وسفلية لضمان وضع لحام مسطح. بالإضافة إلى ذلك، تتميز أقطاب اللحام بتصميم لولبي، مما يعزز المتانة مع كل استخدام.

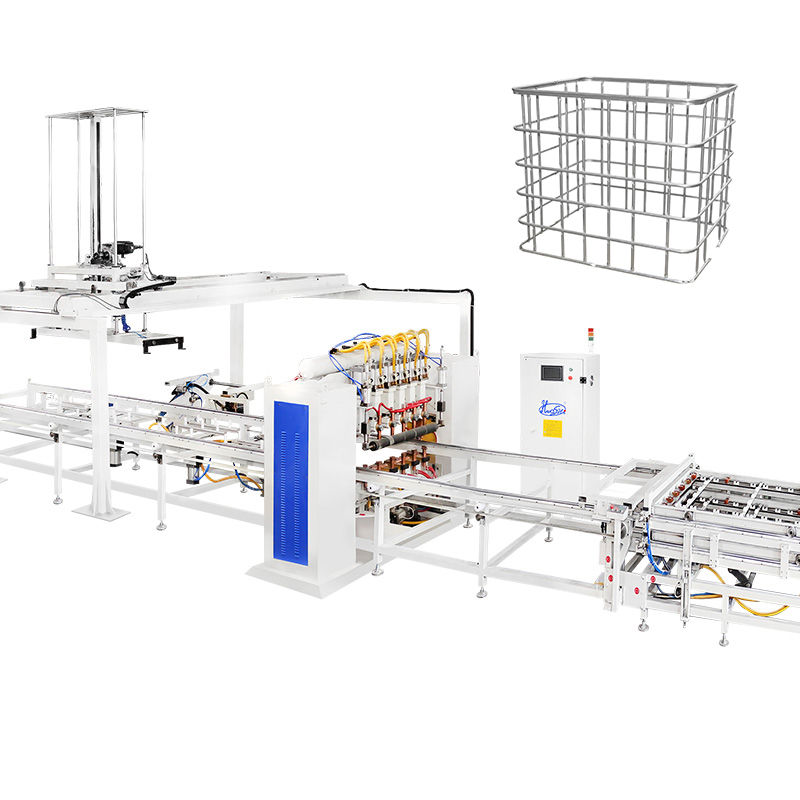

آلة اللحام الأوتوماتيكية لإطار IBC بستة رؤوس
تم تصميم نظام طاقة اللحام بدقة، ويتميز بأربع مجموعات من مصادر طاقة التيار المستمر MF المتقدمة. يتيح هذا التصميم المتطور التنفيذ المتزامن للحام في ست نقاط مختلفة، مما يعرض قدرة رائعة على تعدد المهام. يؤدي تقديم وحدة تغذية بتركيب مزدوج الطبقات إلى تعزيز الكفاءة التشغيلية – بينما تشارك إحدى التركيبات بنشاط في عملية اللحام، يمكن للأخرى تحميل المواد بسلاسة، مما يضمن سير عمل مستمرًا ومرتبًا.
شبكة الأنبوب المسطحة وجودة اللحام الثابتة
تعمل أداة اللحام على تحويل الأنابيب بسلاسة إلى تكوين شبكة مسطحة مميزة، مما يضمن لحامات ذات قوة لا مثيل لها وجودة قوية. تكتمل عملية اللحام بكفاءة في حوالي 60 ثانية، مما يؤكد على السرعة والدقة في تصنيع كل شبكة مسطحة.
آلة ثني إطار IBC مزدوجة المحطة الرأسية
تخضع آلة ثني إطار قفص IBC مزدوجة المحطة لمعالجة شاملة لضمان ليس فقط الدقة العالية في الثني ولكن أيضًا العمليات المستقرة والكفاءة الرائعة.
ثني الشبكة المسطحة في شكل مربع
تعمل آلة الثني بخبرة على تحويل الشبكة المسطحة إلى إطار مربع بدقة. إن تحقيق عملية الثني في حوالي 20-25 ثانية يسلط الضوء على كفاءة الآلة وقدرة الإنتاج السريعة.
عوارض الثني
يتم استخدام عوارض ثني معالجة CNC لضمان زاوية الثني.
يمكن تعديل كل قالب على عوارض الثني لأعلى ولأسفل بحوالي 3 مم لزيادة نطاق الثني.
تصميم القالب بزاوية 120 درجة يجعل كل زاوية ثني أكثر سلاسة.
إطار الثني
يتميز إطار الآلة بتصميم مستطيل قوي، ويتميز بأعمدة فولاذية أكثر سمكًا ولوحة غطاء على شكل باب، مما يضمن ثباتًا واستقرارًا استثنائيين.
محطة الضغط الهيدروليكي
تم تصميمها خصيصًا لثني شبكات خزان المنصات، تقوم آلة ثني IBC بخبرة بتشكيلها في إطارات مستطيلة بأبعاد دقيقة تبلغ (1200±5 مم)×(1000±5 مم). تضمن هذه المحطة التي تعمل بالطاقة الهيدروليكية أداء ثني مثاليًا.
آلة قفل إطار قفص IBC
تم تصميم آلة قفل إطار قفص IBC بدقة كوحدة متماسكة، وتتميز بدقة استثنائية في الإدخال، وقوة قفل قوية، ومزيج سلس من الاستقرار والكفاءة أثناء التشغيل.
كفاءة وجودة القفل
ذراع التثبيت القابل للتعديل:
تم تصميم ذراع التثبيت القابل للتعديل ليناسب تصميمات أقفاص IBC المعدنية المختلفة، مما يؤدي إلى توسيع نطاق عمل الآلة.
يعزز التصميم الهيدروليكي والهوائي لذراع التثبيت كفاءة الآلة.
تم تصميم ذراع التثبيت أيضًا للتوصيل التلقائي لجانبي الأنبوب.
قالب التثبيت الهيدروليكي:
يتميز بنظام هيدروليكي، حيث يقوم قالب التثبيت بإنشاء بقع تثبيت ضيقة للأنبوب، مما يمنع القفص المعدني من التشقق.
محطة الضغط الهيدروليكي:
مزودة بجهاز إرسال تلقائي، تضمن محطة الضغط الهيدروليكي عملية إنتاج سلسة وفعالة للأقفاص المعدنية.
آلة صنع الثقوب واللكم لإطار قفص IBC
تُستخدم آلة صنع الثقوب واللكم لإطار قفص IBC لتشكيل الثقب على الإطار، بحيث يمكن تثبيت الإطار الكامل على الإطار الأساسي.
كفاءة وجودة صنع الثقوب
تستخدم آلة صنع الثقوب واللكم القوة الهيدروليكية. سيستغرق الأمر حوالي 25-30 ثانية لإكمال العملية الكاملة.
أ. الضغط على الرؤوس باستخدام قالب الضغط
ب. المحطة الهيدروليكية
ج. لوحة تحديد موضع رأس اللكم
يمكن للوحة تحديد المواقع القابلة للتعديل من اليسار إلى اليمين، ومن الأمام إلى الخلف أن تجعل موضع اللكم في نطاق استخدام أوسع.
آلة لحام الإطار الأساسي لقفس IBC
يعتمد تصميم آلة لحام الإطار الأساسي هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى تحميل المنتج وتفريغه. ستقوم الآلة باللحام تلقائيًا.
ميزات المنتج:
1. يعتمد التصميم هيكلًا أفقيًا و 7 رؤوس لحام لإكمال لحام الإطار الأساسي. يحتاج المشغل فقط إلى التحميل.
2. سيتم تفريغ المنصة الملحومة تلقائيًا. ستقوم الآلة باللحام تلقائيًا.
3. تعتمد 3 مجموعات من طاقة التيار المستمر MF 250KVA. تساعد الآلة على زيادة جودة المنتج ومعدل الإنتاج، وتقليل تكلفة الإنتاج.
4. حل مشكلة جودة اللحام غير المستقرة الناتجة عن العمل اليدوي. معدل إنتاج أعلى ومستوى أتمتة.
|
اسم المنتج
|
خط إنتاج إطار IBC
|
النمط
|
صف واحد / صف مزدوج
|
|
أقصى عرض لحام
|
1200 مم
|
أقصى طول لحام
|
4250 مم
|
|
العلامة التجارية
|
Hwashi
|
اللون
|
أزرق / أصفر / مخصص
|
|
الطاقة المجهزة
|
350 كيلو فولت أمبير / 400 كيلو فولت أمبير
|
مكان المنتج |
مقاطعة تشجيانغ، الصين
|
|
الجهد
|
3p 380V
|
المادة
|
أنابيب مجلفنة
|
|
سمك الأنبوب
|
1-2 مم
|
دورة العمل
|
20٪
|
|
قطر الأنبوب
|
14-20 مم
|
التردد
|
50 هرتز / 60 هرتز
|
|
طريقة تحميل الأنبوب
|
يدوي / عاملان
|
حجم الكابل
|
≥70 مم 3
|
|
القدرة العاملة
|
350-450 (480-550) قطعة / 8 ساعات
|
حجم أنبوب الهواء
|
G1
|
|
متطلبات العمالة
|
2-3 عمال
|
حجم أنبوب الماء
|
G1 1/4
|
ميزات المنتج - نظام إرسال الخزان:
1. هذا النظام مناسب للمصانع التي تفصل ورشة عمل آلة النفخ وورشة القفص.
2. يتم نقل الخزانات التجريبية عن طريق الناقل إلى ورشة القفص. لا حاجة للتدخل البشري.
3. نظام إرسال الخزان
4. منطقة وضع القفص المثني والمثبت والمثقوب من IBC
5. منطقة تخزين المنصات الملحومة
6. مسار تجميع المنصات التلقائي
7. لحام المنصات
8. منطقة تجميع القفص والمنصات الدوارة - ممر آمن
9. منطقة تخزين لوحة المنصات / التغذية التلقائية
