مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE
رقم الموديل:
WL-SQ-MF160Kx2.0 سم

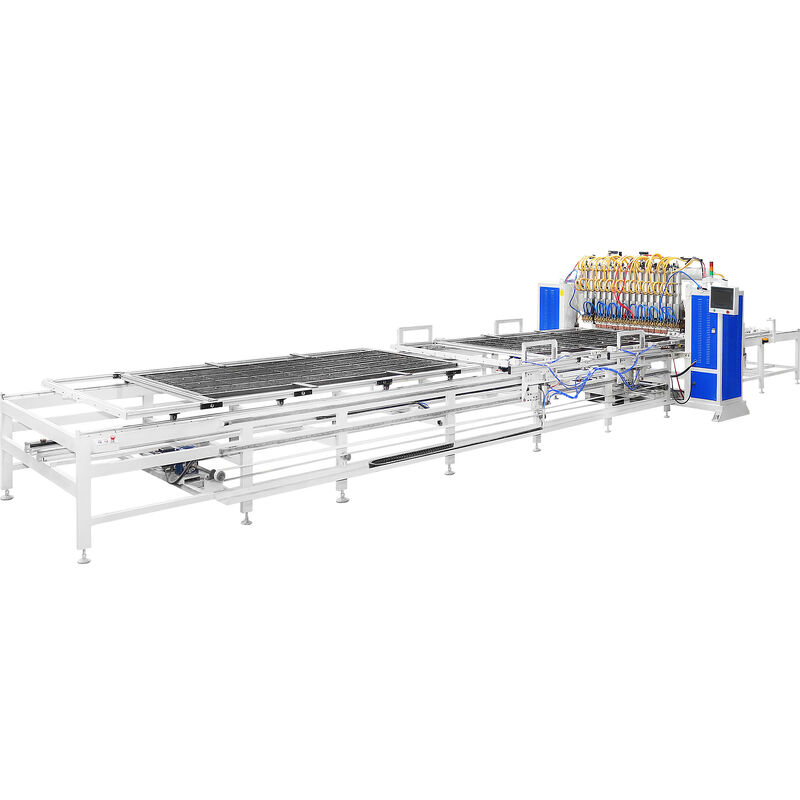

نقدم لكم ماكينة لحام الشبكات السلكية متعددة الرؤوس Hwashi Gantry— نظام لحام عالي الإنتاج يتميز برؤوس لحام متعددة مثبتة على عارضة جسرية متحركة من أجل لحام الصف المتزامن. قادرة على لحام صف كامل من نقاط الاتصال في ضربة واحدة، هذه الآلة تعمل على تسريع إنتاج الألواح الشبكية بشكل كبير. تعمل أنظمة الرف الاختيارية ثنائية الطبقة أو ثنائية الاتجاه على تمكين دورات اللحام الآلية المستمرة مع الحد الأدنى من تدخل المشغل.

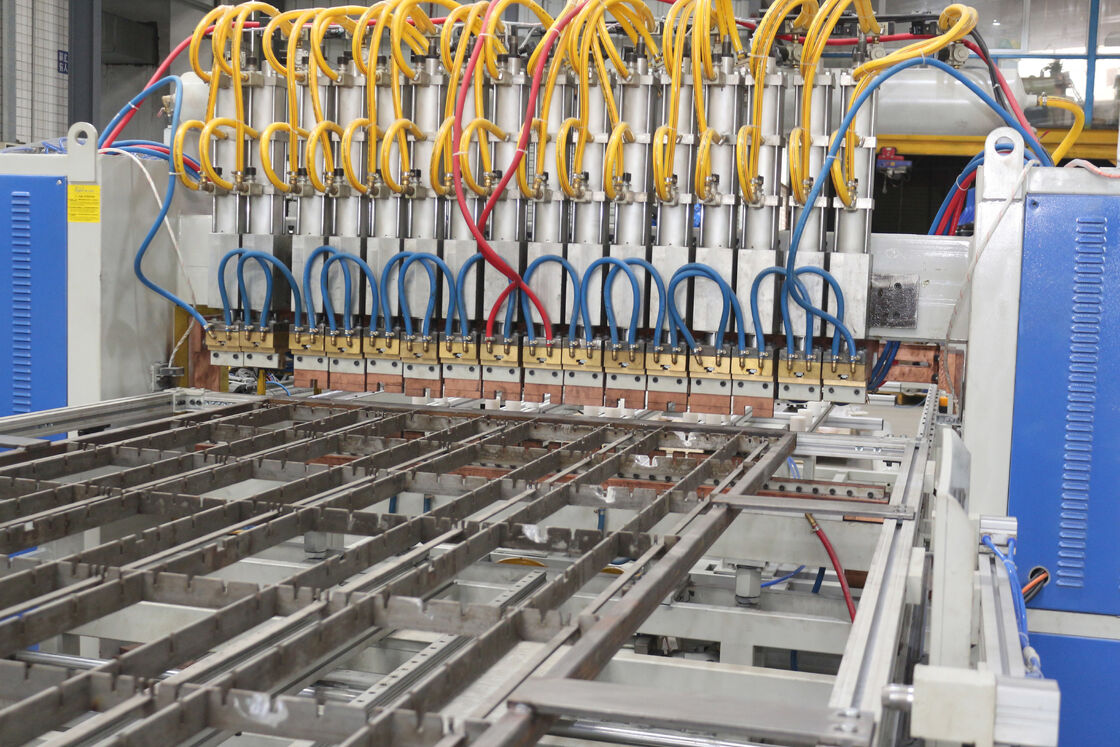

تم تصميم ماكينة لحام الشبكة السلكية متعددة الرؤوس Hwashi Gantry من أجللحام صف عالي السرعةفي إنتاج الشبكات السلكية. يتم تركيب رؤوس لحام متعددة على أشعاع جسري متحركيمكن تعديلها أفقيًا لتغيير المسافة بين نقاط اللحام، واستيعاب مواصفات الشبكة المختلفة دون تغيير الأدوات.
يدعم النظاماثنين أو أكثر من مصادر طاقة اللحام MFDCتعمل بالتوازي، حيث يوفر كل رأس تيار لحام ثابتًا في وقت واحد. وهذا يعني أنه يمكن إكمال صف كامل من تقاطعات الأسلاك في مسار واحد - مما يقلل بشكل كبير من وقت الدورة مقارنة باللحام المتسلسل أحادي الرأس.
النظام رف مزدوج الطبقة أو ثنائي الاتجاهيتيح الإنتاج المستمر: يتم تغذية أحد رفوف المواد في منطقة اللحام بينما يتم تحميل الآخر، ويمكن عكس اتجاه تدفق المواد لتحسين تخطيط ورشة العمل. يقوم المشغلون ببساطة بوضع السلك على الجهاز، وبدء الدورة، وإزالة اللوحة النهائية.
هذه الآلة هي الخيار المثالي للمصنعين المنتجينمنتجات شبكية قياسية كبيرة الحجمحيث السرعة والاتساق لها أهمية قصوى.
يحقق نظام القنطرية متعدد الرؤوس لحام الصف عالي السرعة من خلال التشغيل المتوازي المتزامن:
| ميزة | فائدة |
|---|---|
| لحام الصف متعدد الرؤوس | تقوم الرؤوس المتعددة بلحام صف كامل في وقت واحد، حيث يكمل تمرير واحد العديد من نقاط اللحام |
| تباعد الرأس قابل للتعديل | تنزلق الرؤوس المثبتة على الشعاع أفقيًا لتتناسب مع أنماط الشبكات المختلفة |
| مصدر طاقة مزدوج/متعدد | وحدتان أو أكثر من وحدات MFDC بالتوازي من أجل اللحام المستمر عالي الإنتاج |
| هيكل شعاع العملاقة | هيكل فولاذي صلب من أجل وضع ثابت ودقيق متعدد الرؤوس |
| رف ثنائي الاتجاه/ثنائي الطبقة | اللحام الآلي المستمر مع نظام الرف البديل المحمل مسبقًا |
| تقنية العاكس MFDC | تيار مستمر متوسط التردد 1000 هرتز من أجل لحام سريع وموفر للطاقة ومتسق |
| شاشة لمس HMI | إدارة البرنامج بديهية؛ قم بتخزين واستدعاء أكثر من 50 وصفة منتج |
| أقطاب كهربائية مبردة بالماء | تبريد من الدرجة الصناعية لتشغيل مستدام لدورة الخدمة العالية |
| لقط هوائي | يعمل نظام التثبيت الذي يعمل بالهواء على تأمين الأسلاك بقوة أثناء اللحام |
| برج ضوء السلامة | مؤشر حالة أحمر/أصفر/أخضر لمراقبة الماكينة في الوقت الفعلي |
| تكوين قابل للتطوير | قم بإضافة أو إزالة الرؤوس بناءً على نطاق المنتج ومتطلبات الإنتاجية |
| المعلمة | مواصفة |
|---|---|
| نموذج | ماكينة لحام شبكة سلكية هواشي العملاقة متعددة الرؤوس |
| طاقة الإدخال | 3Φ4 واط، 380 فولت ± 10%، 50/60 هرتز |
| عدد رؤوس اللحام | 2-8 رؤوس (قابلة للتخصيص بناءً على المتطلبات) |
| سعة الطاقة MFDC | 50 كيلو فولت أمبير – 200 كيلو فولت أمبير (وحدات متعددة مدمجة) |
| تردد العاكس | 1000 هرتز |
| سفر المحور السيني (الشعاع). | 1500 مم قياسي (قابل للتخصيص) |
| سفر المحور Y (الرف). | 1000 مم قياسي (قابل للتخصيص) |
| دقة تحديد المواقع | ± ± 0.2 مم |
| نطاق اللحام الحالي | 200-10,000 أمبير لكل رأس (يعتمد على الطراز) |
| دقة التحكم الحالية | ±1% |
| قوة القطب | هوائي، قابل للتعديل 100-800 نيوتن لكل رأس |
| دورة العمل | ≥50% |
| تبريد | الأقطاب الكهربائية والمحولات المبردة بالماء |
| نظام التحكم | PLC + شاشة لمس HMI |
| تخزين البرنامج | أكثر من 50 وصفة للمنتج |
| إمدادات الهواء | 0.5-0.7 ميجا باسكال |
| وزن الآلة | تقريبا. 4000 كجم (يختلف باختلاف التكوين) |
| الشهادات | آيزو 9001، سي |
