مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE
رقم الموديل:
WL-SQ-MF160Kx2.0 سم
اتصل بنا
فيديو
فيديو
فيديو

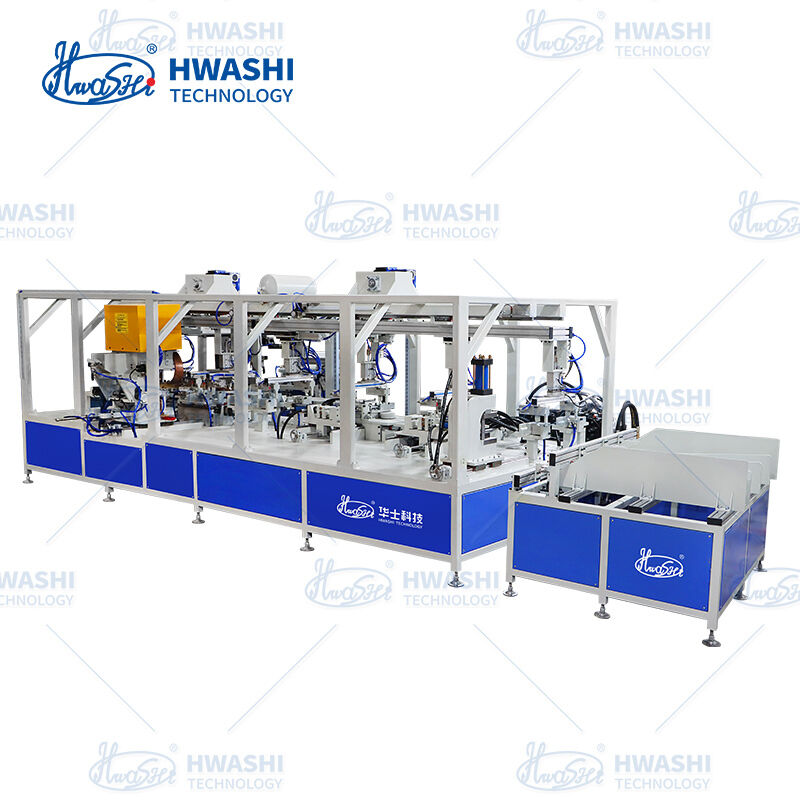

خط إنتاج صانع ألواح السكاكين التلقائي بواسطة Hwashi Technology هو نظام تصنيع آلي بالكامل تم تصميمه لإنتاج حجم كبير من إطارات ألواح السكاكين وجمعيات الساقات من النوع X.خط الإنتاج يحقق تشغيل بدون طاقم خلال العملية بأكملهاوتحويل الحرارة من خلال الحرارة المشتركة متعددة النقاط إلى تفريغ المنتج النهائي، مما يلغي التدخل اليدوي بين مراحل العملية ويضمن جودة المنتج المتسقة على نطاق صناعي..
صممت حول الخبرة في لحام المقاومة الخاصة بـ (هواشي) ، والخط يدمج آليات تغذية مدفوعة بخدمة،ومحطات لحام متعددة الرؤوس مع تحكم PLC ذكييضمن نظام التثبيت والموضع المختبر محاذاة الأنابيب بدقة قبل تطبيق تيار اللحاممنع عدم التواءهذا المنطق "المشبك أولاً ، لحام ثانياً" يضمن أن كل مفصل يفي بمتطلبات الهيكل والسلامة دون ضبط المشغل.
الهندسة المعمارية للخطات الوحيدة تسمح بتخصيص تكوين المحطة، عدد رؤوس اللحام،وأدوات التثبيت لاستيعاب تصاميم مختلفة للوحات المكواة من نماذج طاولة صغيرة إلى وحدات كاملة الحجم القائمة على الأرض مع أرجل إكس إطارمع أوقات دورة محسّنة لإنتاج المناوبات المستمرة، هذا الخط يوفر الناتج والجودة المتسقة التي يطالب بها مصنعو الأجهزة الكبيرة وموردي المعدات الأولية.
خط الإنتاج يحقق أتمتة حقيقية من النهاية إلى النهاية: تغذية الأنابيب التلقائية → الطعن → الانحناء → اللحام المشترك → تفريغ المنتج.المستخدمون مطلوبون فقط لإعادة تجديد المواد الدورية وتفتيش الجودة، مما يقلل من العمالة المباشرة من 4-6 عمال في كل نوبة إلى 1-2 من موظفي المراقبة. وهذا يترجم إلى وفورات كبيرة في تكاليف العمالة ويقضي على الاختلاف في الجودة الناجم عن الإنسان.

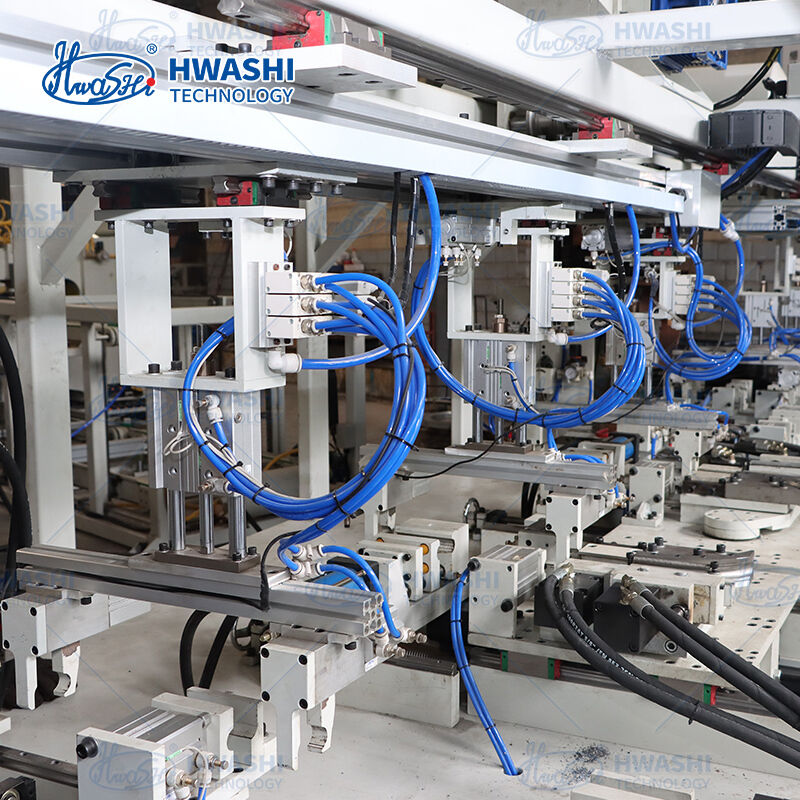

تتيح آلية الضغط الخاصة بـ Hwashi (البراءة رقم CN202511755556.6) تحديد موقع القطع بشكل دقيق والاحتفاظ بها بحزم قبل استخدام تيار اللحام. يحتوي النظام على:
هذا يزيل العيوب الشائعة مثل الحوائط المفقودة ، والمفاصل المتحركة ، والاختراق غير المتسق الذي يعاني من العمليات شبه الآلية.
تعمل رؤوس لحام متعددة في وقت واحد لإكمال جميع اتصالات المفاصل في دورة واحدة.هذا يعني أن كل من زوايا الإطار العلوي ومفاصل محور الساق يتم لحامها في وقت واحد، مما يقلل من وقت الدورة بنسبة 60-70٪ مقارنة باللحام المتسلسل في نقطة واحدة.يحتوي كل رأس لحام على معايير التيار والوقت والضغط القابلة للتعديل بشكل مستقل للحصول على نتائج مثالية في كل موقع مشترك.
توفر وحدات الانحناء الحاسوبية عالية الدقة زوايا وانحناء متسقة و نصف قطرها عبر آلاف دورات الإنتاج. يتم تخزين معايير الانحناء كجزء من وصفة المنتج،تمكين التبديل الفوري بين تصاميم مختلفة للوحات المكواة مع عدم وجود إعادة معايرة يدوية.
بالنسبة للعملاء الذين يتطلبون أعلى جودة لحام ، يمكن تجهيز الخط بمصادر طاقة MFDC (متوسطة التردد DC) بدلاً من أنظمة التيار المتردد التقليدية:
يدعم الخط التبديل السريع بين مواصفات مختلفة للوحات المكواةوقطر الأنابيب من خلال برامج اللحام المخزنة ووحدات الأجهزة التي يتم تغييرها بسرعةوقت التبديل النموذجي أقل من 30 دقيقة، مما يتيح الإنتاج الاقتصادي لمجموعات متعددة على خط واحد.
بالنسبة للعملاء الذين يتطلبون أعلى جودة لحام ، يمكن تجهيز الخط بمصادر طاقة MFDC (متوسطة التردد DC) بدلاً من أنظمة التيار المتردد التقليدية:
| المعلم | المواصفات |
|---|---|
| النموذج | مصنوعة حسب متطلبات المنتج |
| طاقة المدخل | ثلاثي المراحل 380 فولت ± 10٪ 50/60 هرتز |
| السعة القياسية لحام | 75-150 KVA لكل محطة لحام (يمكن تكوينه) |
| عدد رؤوس اللحام | 4-12 رأس (اعتمادا على تصميم المنتج) |
| وضع تحكم لحام | PLC + جهاز تحكم الحاسوب الصغير |
| آلية الضغط | أسطوانة هوائية مع صمام الكهربائي المستورد |
| مادة الكترود | النحاس الزركونيوم الكروم (CrZrCu) |
| درجة عزل المحول | الدرجة F |
| نطاق التيار الحديدي | قابلة للبرمجة لكل محطة |
| نطاق قطر الأنابيب | Ø8-25 ملم (يمكن تخصيصها) |
| مواد الأنابيب | الفولاذ الخفيف، الفولاذ المقاوم للصدأ، الأنبوب المزخرف |
| دقة الانحناء | معدل التسامح للزاوية ≤ ± 0.5° |
| وقت دورة الإنتاج | 20-40 ثانية لكل وحدة (اعتمادا على تعقيد المنتج) |
| دورة العمل | 50% (يتم دعم تشغيل المناوبات المستمرة) |
| نظام التبريد | المحولات المبردة بالماء، الأقطاب الكهربائية، التايريستورات |
| أبعاد الجهاز | ترتيب مخصص لكل سطر |
| محطات المشغل | 1-2 موظفي المراقبة |
| الصناعة | المنتجات النموذجية |
|---|---|

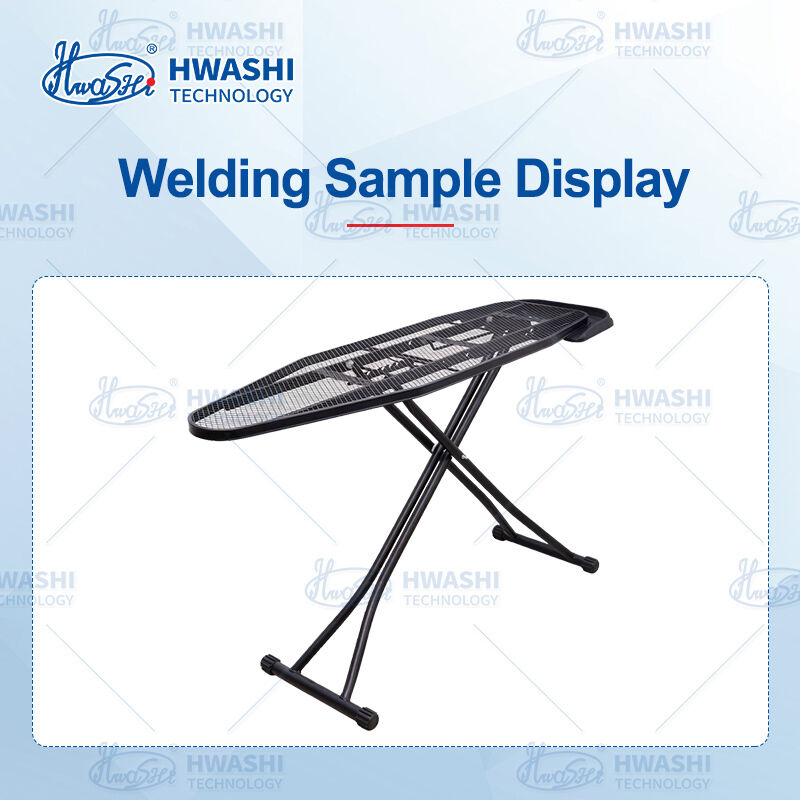

| ألواح السكاكين المنزلية | ألواح للكساح القائمة على الأرض بحجم كامل مع أقدام إكس إطار |
| ألواح السكاكين المدمجة | إطارات لوحات للكاسحة على الطاولة والجدار |
| الغسيل التجاري | ألواح صيانة ثقيلة للاستخدام في الفنادق والمستشفيات |
| تصنيع الأجهزة | إطارات لوحات السكاكين لخطوط الأجهزة المنزلية ذات العلامات التجارية |
| أثاث معدني | الهياكل المماثلة للإطار X والإطار الأنبوبي |
