مكان المنشأ:
الصين
اسم العلامة التجارية:
HWASHI
إصدار الشهادات:
CE
رقم الموديل:
WL-SQ-MF160Kx2.0 سم
اتصل بنا
فيديو
فيديو

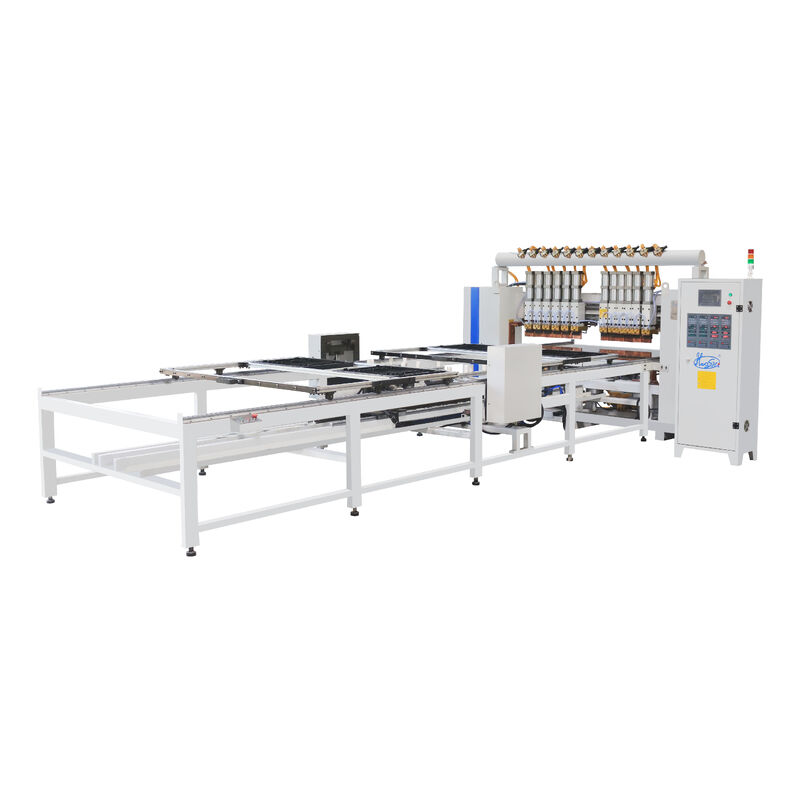

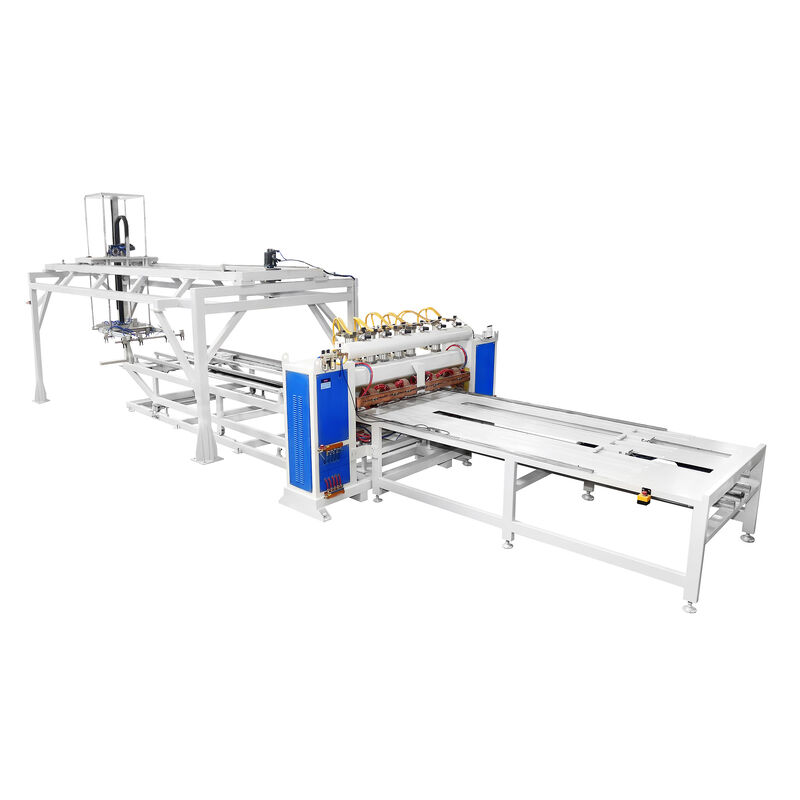

آلة اللحام المكثف الأوتوماتيكية عالية السرعة عبارة عن نظام لحام نقطي متعدد الرؤوس من النوع القنطري مصمم لتصنيع مكثف الأسلاك على الأنبوب (WOT) عالي الحجم. تم تصميم الماكينة خصيصًا للثلاجات والمجمدات وخطوط إنتاج التبريد التجاري، وتوفر لحامًا دقيقًا ومتسقًا من الأسلاك إلى الأنابيب على المستوى الصناعي.
مجهزة برؤوس لحام متزامنة متعددة ونظام تغذية مزدوج الطبقة يعمل بمحرك مؤازر، تقوم الماكينة بتنفيذ دورة اللحام بأكملها تلقائيًا بعد تحميل المواد - بدءًا من تحديد موضع الأسلاك وحتى اللحام المتزامن متعدد النقاط وتبادل التركيبات. يستوعب عرض اللحام الفعال القابل للتعديل مجموعة واسعة من أحجام لوحات المكثف، مما يلغي الحاجة إلى تغييرات الأدوات المخصصة بين مواصفات المنتج.
بمجرد قيام المشغل بتحميل الأنبوب السربنتيني والأسلاك الفولاذية على وحدة التغذية ذات الطبقة المزدوجة والضغط على زر البدء، تقوم الماكينة بتنفيذ تسلسل اللحام الكامل بشكل مستقل - بما في ذلك خطوة التركيب، واللحام المتزامن متعدد الرؤوس، والتبادل التلقائي للتركيبات. يسمح نظام التغذية ثنائي الطبقة بتحميل أحد التركيبات بينما يتم لحام الآخر، مما يتيح إنتاج دفعات دون انقطاع وزيادة الإنتاجية.
عرض اللحام الفعال قابل للتعديل بحرية لاستيعاب مواصفات المكثف المختلفة دون تعديل ميكانيكي. سواء كنت تنتج مكثفات ضيقة للثلاجات صغيرة الحجم أو لوحات عريضة لمبردات العرض التجارية، فإن آلة واحدة تتعامل مع مجموعة المنتجات الكاملة - مما يقلل من استثمار رأس المال ومتطلبات المساحة الأرضية.
تعمل رؤوس اللحام المتعددة في وقت واحد، مما يقلل بشكل كبير من وقت الدورة مقارنة بالبدائل ذات الرأس الواحد. يتم تشغيل كل رأس هوائيًا باستخدام معلمات لحام يمكن التحكم فيها بشكل فردي (التيار والوقت والضغط)، مما يضمن جودة لحام موحدة عبر لوحة المكثف بأكملها.
يوفر مصدر الطاقة DC (MFDC) ذو العاكس متوسط التردد تعديلًا دقيقًا وسريعًا للتيار مع الحد الأدنى من التأثير الحراري على المواد المحيطة. تشتمل الميزات على عامل طاقة أعلى (0.85-0.90) مقارنة بأنظمة التيار المتردد التقليدية، وحمل متوازن ثلاثي الطور مع الحد الأدنى من تداخل الشبكة، والحد الأقصى لتيار الدائرة القصيرة الثانوية يصل إلى 40 كيلو أمبير من أجل دمج موثوق للسلك إلى الأنبوب.
يضمن التعويض العائم لجهد الشبكة المدمج أنه عندما تتقلب طاقة الإدخال في حدود ±10%، يظل جهد الخرج الثانوي ضمن ±3% من قيمته المحددة - وهو أمر بالغ الأهمية للحفاظ على جودة اللحام المتسقة في المنشآت ذات مصدر طاقة غير مستقر.
| المعلمة | مواصفة |
|---|---|
| نموذج | WL-SQ-150K×2 (قابل للتخصيص) |
| طاقة الإدخال | ثلاث مراحل 380 فولت ± 10% 50/60 هرتز |
| القدرة المقدرة | 150 كيلو فولت أمبير × 2 (قابل للتخصيص: 100 كيلو فولت أمبير، 160 كيلو فولت أمبير) |
| دورة العمل المقدرة | 50% |
| تعديل الجهد الثانوي | 2 خطوات |
| الحد الأقصى لتيار الدائرة القصيرة الثانوي | 40 كا |
| درجة عزل المحولات | الصف واو |
| تعويض جهد الشبكة | الإدخال ± 10% → الإخراج ± ± 3% |
| منحنيات اللحام المضغوطة | 3 أنواع |
| تخزين نماذج اللحام | 101 نوعا |
| طول اللحام الفعال | 1500 ملم (قابل للتخصيص حتى 2000 ملم) |
| عرض اللحام الفعال | 600 مم (قابل للتخصيص: 600-1200 مم، المنطقة المزدوجة متاحة) |
| السكتة الدماغية العليا | 80 ملم |
| السكتة الدماغية القابلة للتعديل للقطب السفلي | 30 ملم |
| سرعة التحرك التلقائية | 200-500 مم/ثانية (قابل للتعديل) |
| وضع التحكم | PLC + شاشة تعمل باللمس HMI |
| نظام التبريد | مبردة بالماء (المحولات، الثايرستور، الأقطاب الكهربائية) |
| البعد الآلة | ~6500 × 2500 مم (يعتمد على التكوين) |
| وزن الآلة | ~1500 كجم |
| صناعة | المنتجات النموذجية |
|---|---|
| ثلاجات منزلية | مكثفات سلكية على أنبوب، مكثفات جلدية |
| التبريد التجاري | عرض مكثفات التبريد ومكثفات تبريد الزجاجات |
| مجمدات | مكثفات الفريزر الأفقي، مكثفات الفريزر العمودية |
| تكييف | ألواح المكثف، ملفات المبخر |
| المبادلات الحرارية | مبادلات حرارية سلكية على أنبوب لمختلف تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC). |
| تصنيع الأجهزة OEM | لحام دفعة من الأسلاك إلى أنبوب بندي / أنبوب النحاس |
نقوم بتصميم خطوط إنتاج كاملة بناءً على رسومات المنتج ومتطلبات الكفاءة. ما عليك سوى تقديم المواصفات الخاصة بك، وسوف يقوم مهندسونا بتطوير الحل الأمثل لاحتياجاتك.
نظام التركيب المزدوج يسمح بعمليات اللحام والتحميل المتزامنة. أثناء خضوع إحدى التركيبات للحام، يقوم المشغلون بتحميل المواد على التركيبة الثانية، مع تبادل التركيبات تلقائيًا لتحقيق أقصى قدر من الكفاءة.
نقوم بتصميم أنظمة خطوط إنتاج أوتوماتيكية أو شبه أوتوماتيكية بالكامل لمكثفات الثلاجة المصممة وفقًا لمتطلبات التصنيع المحددة الخاصة بك.
