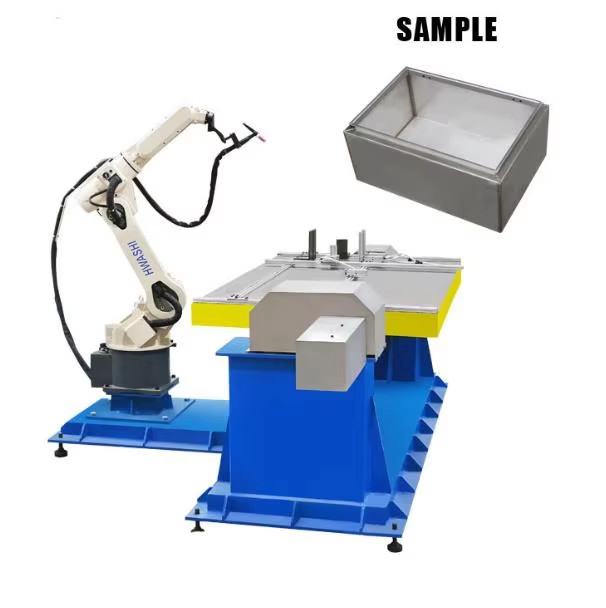

Hwashi Industrial MIG Welding Robots Beam Welding Robot لإطار رف التخزين

هواشي الصناعية 6 محور التشغيل لحام tig

خصائص الروبوتات الحائط ومكونات العلامات التجارية الشهيرة.

1نظام اللحام:آلة لحام باناسونيك MIG أو TIG مع نظام تغذية سلك أوتوماتيكي أداء مستقر

2نظام إنذار تلقائيإذا كان هناك أي مشكلة في إمدادات الأسلاك أو الغاز وما إلى ذلك، فإن روبوت اللحام سوف تنبيه واللحام سوف تتوقف حتى تطهير الإنذار.

3. نظام بندقية اللحام:مسدس لحام TBI الشهير

4نظام تنظيف بندقية اللحام وقطع الأسلاك:علامة TBI.

5جهاز تحديد موقع محطة العمل:تم تصميمه مع مجموعتين من طاولة العمل.⁰يمكن أن يصل إلى 180 درجة من خلال محرك الغزل. يمكن أن يحقق استخدامًا بديلًا لزيادة الكفاءة.

6نظام إمساك قطعة العمل:ستدفع الأسطوانات و تضغط على القطعة المعدة قوة تضغط متوازنة ومستقرة

7محرك ضوء القوس:الاسطوانة تدفع الدوران التلقائي. استخدام لمنع التلوث الضوئي أثناء عملية العمل.

8بدء نظام لوحة التحكم:منصة زر يدوية / أوتوماتيكية مع هيكل محمول. مريحة للعمل.

مواصفات لنماذج ذراع الروبوت الخمسة

خلفية المشروع: وحدة الروبوتات لحام الشعاع في رف التخزين (يتم تطبيقها في أحد الشركات المصنعة لرف التخزين في كوريا الجنوبية)

متطلبات العملاء
1. استخدام الروبوت لاستبدال القوى العاملة لحام. تحميل اليدوي وتفريغ المنتج. مرة واحدة تثبيت المنتج على الجهاز.
2مادة القطعة: الحديد الفولاذ، سمك الجدار: 2-5mm؛ الحجم: الطول: 1300-2700mm العرض: 200mm
3يجب لحام قطعة العمل بالتناوب على طرفين مشتركين وطلب تقليل التشوه.

سيناريوهات التطبيق وعينة اللحام

الحلول

1يتضمن نظام الروبوت الحامية الكاملة مجموعتين من HS-R6-08 روبوت طول الذراع 1.4m، مجموعتين من 350A MIG آلة لحام، مجموعتين من أوتوماتيكية مضادة للاصطدام بندقية لحام،مجموعتان من جهاز تحديد المواقع للدوران الرأسي ذات المحور الواحد، 1 مجموعة من نظافة بندقية اللحام، و 2 مجموعات من مصابيح اللحام (يمكن تحميل كل مصابيح مع قطعتين من حزمة الدرج) ، الخ.
2من أجل ضمان الاستقرار والثبات في جودة اللحام، ونحن نقترح لتجهيز مع آلة نظيفة بندقية اللحام.

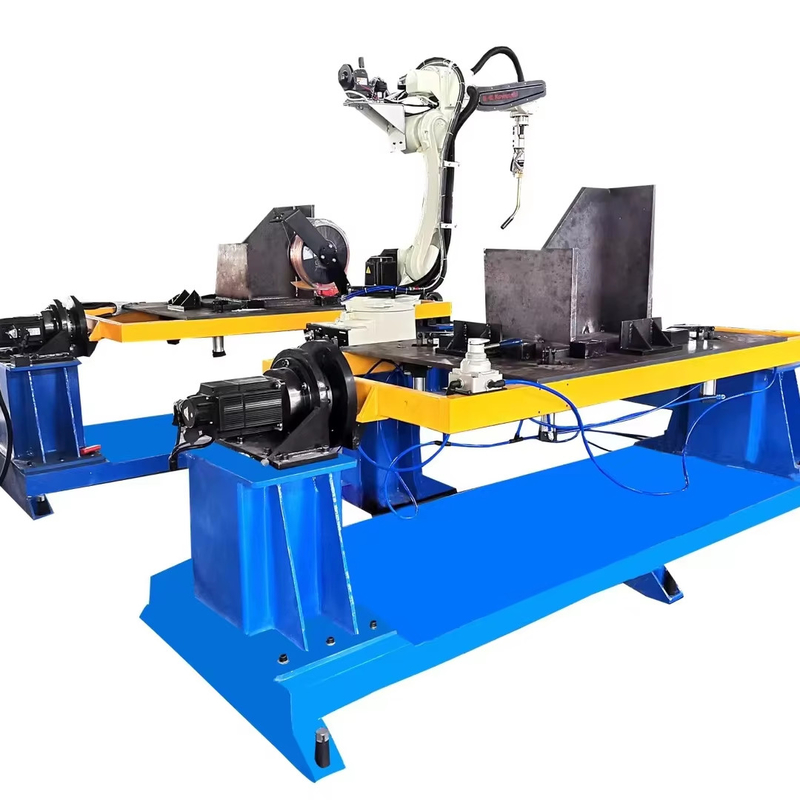

3ويتم التلحين التلقائي بواسطة الروبوت MIG الصلص ذو الستة محاور.تستخدم الأسطوانات أو المشابك السريعة لتثبيت موقف المنتج مع مبدأ الرافعة لضمان متطلبات وضع لحام الآلي للروبوتوفقًا لمتطلبات كفاءة الإنتاج ، تم تصميم مجموعتين من جهاز تحديد المواقع في محور واحد ،واحدة لتحميل وتفريغ قطعة العمل، واحد لللحام.


تأثير التطبيق

1. يمكن أن يدرك تخطيط الجدول الثابت محطة مزدوجة لحام مستمر لفترة طويلة، وقد تحسنت بكفاءة الحام والجودة الحام بشكل كبير؛

2يدرك الطاولة الثابتة مصراع قطعة العمل في وقت واحد ، ويقوم تلقائيًا بتدوير لحام المنتج ، بحيث يتم التحكم في التشوه بشكل فعال.

3يمكن لهذه الآلة تحقيق اللحام التلقائي مع تحميل المواد يدوياً. يمكن أيضاً تحسين جودة اللحام وكفاءة اللحام. ما هو أكثر من ذلك، يمكن أن يقلل من تكلفة الإنتاج.تم حل مشكلة عدم استقرار الجودة وانخفاض كفاءة الإنتاج الناجمة عن التشغيل اليدوي الخالص.

4. يحل الروبوت محل اللحام اليدوي. صناعة اللحام هي صناعة عالية المخاطر، درجة حرارة عالية، ضوء القوس ودخان اللحام له تأثير معين على الصحة البدنية والعقلية للعمال.

5إنه اتجاه حتمي لاستخدام الروبوتات لتحل محل الروبوتات لحام في الحام ، وهو ليس فقط تعزيز السوق ، ولكن أيضا شرط الترقية التكنولوجية.

سير العمل

1) تحميل اليدوي لقطعة العمل إلى الجهاز في الطاولة الثابتة في المحطة 1.

2) بدء لحام؛

3) سوف يقوم الروبوت وآلة اللحام باللحام على قطعة العمل وفقًا للبرنامج المحدد مسبقًا.

4) انتهاء الحامية

5) بينما يتم لحام المحطة 1 ، يتم تحميل المحطة 2 وتثبيت قطعة العمل بالتزامن. تعمل محطتان بالتناوب.

6) دورة العمل

عمليات لحام الروبوت

توفر روبوتات HWASHI أقصى نطاق عمل ويمكن تثبيتها من عدة أماكن لتحسين مرونة النظام. يمكن تثبيت الذراع الميكانيكية أنواع مختلفة من مشاعل اللحام.يمكن أن تتم مطابقة مصادر الطاقة لحام مختلفة لتلبية متطلبات لحام مختلفة وتحقيق عمليات لحام مختلفة.

توفير أنواع مختلفة من موقف لحام
1يمكن أن تعمل بالتنسيق مع الروبوت لضمان سرعة لحام ثابتة وموقف وتوفير جودة لحام أعلى.

2استخدام محرك سيرفو مستورد مع خفض دقة عالية، دقة دوران عالية، وضع دقيق، وقدرة تحمل قوية.

3عن طريق تحويل قطعة العمل المثبتة على طاولة العمل إلى زاوية اللحام المطلوبة.

توفير المحور السابع من آلة مخصصة

1زيادة نطاق عمل الروبوت لحل عيوب نطاق العمل المحدود الناجمة عن نطاق الحركة المحدود للروبوت.

2. تركيب الروبوت المنزلق: يمكن للروبوت أن يمشي بمفرده أو يمشي مع مصدر الطاقة لحام متطابق ومجلس تحكم الروبوت ككل وفقا لظروف العمل في الموقع للعملاء.

3آلية حماية خاصة لمنع بقع أو غبار اللحام في الهواء مما سيسبب تأثير سيء على قطع الدقة.

4من أجل التكيف مع الظروف المختلفة للعملاء المختلفين، تكون قادرة على القيام بتكوين مختلف وتركيب للعميل.

دمج الروبوت

بالإضافة إلى أنظمة روبوتات هواشي، يمكننا أيضاً التكامل مع العلامات التجارية الدولية للروبوتات لتوفير حلول كاملة للروبوتات لحام.

حالات الروبوت وعينة اللحام

تطبيقات الروبوتات لحام

الروبوت لحام يمكن لحام الحديد والفولاذ المقاوم للصدأ والأنابيب المعالجة والصفائح والأسلاك والأنابيب، ويمكن لحام قطع العمل الصغيرة والكبيرة الروبوتية مع تأثير لحام جيدة وجميلة
