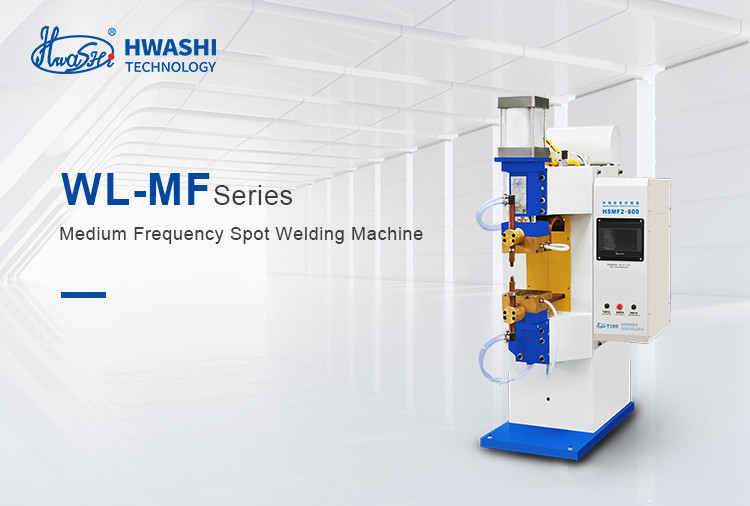

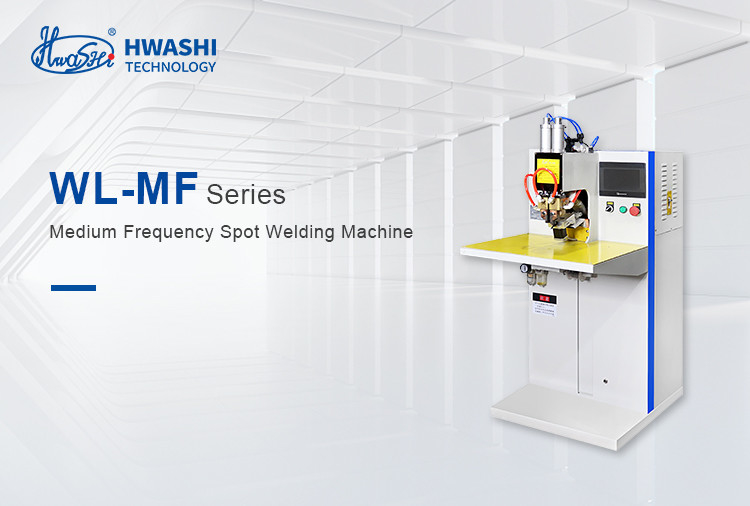

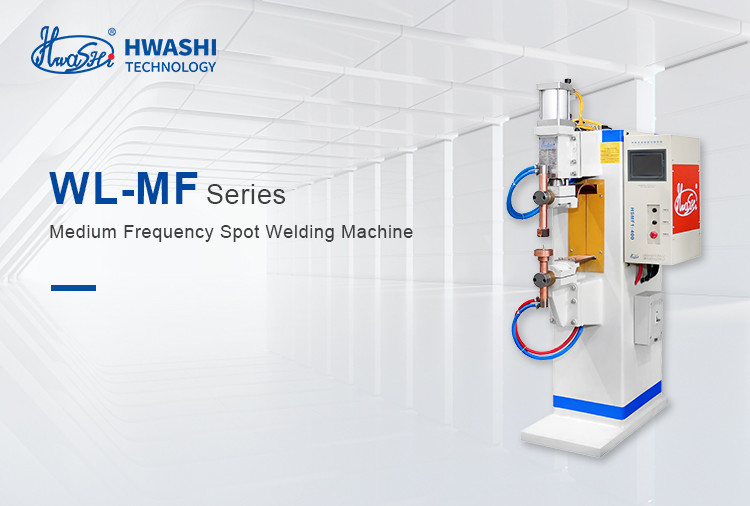

HWASHI عاكس التردد المتوسط آلة لحام بقعة الألومنيوم النيوماتيكية

الوصف

نظام التحكم في مقاومة عاكس عاكس التردد المتوسط: الرجوع إلى الصورة التالية ، تم تصحيح تيار التيار المتردد ثلاثي المراحل إلى متردد.ثم تحويلها إلى تردد متوسط 1000 هرتز الموجة المربعة ومتصلة إلى أساسية من محول اللحام من خلال الدائرة عاكس الذي يتكون من IGBTبعد التصحيح من خلال محول اللحام ، يصبح التيار المتردد مع نبضات صغيرة ويتم توفيره إلى الأقطاب الكهربائية لللحام.سيتم ضبط عاكس معدل دورة العمل من IGBT وفقا لتغذية الارتجاعية من التيار الحامية الأولية والثانوية بحيث تحقيق تيار ثابت خلال عملية الحامية.

التطبيق

جهاز استشعار، LED ورصاصه، ورق النحاس والأسلاك المفقودة، رلاي، ساعة، قشرة سعة والرصاص، أسلاك النحاس، دبوس المقاومة، الحثية، البطارية والربط المثبت، المقبس،صلة الفضة و ورق النحاس، لحام البرق مع مواد التولفستين والموليبدينوم، الخ

بالمقارنة مع جهاز التحكم العادي للتيار المتردد ، فإن جهاز التحكم MF له المزايا التالية:

1. آلة لحام متقدمة، تتبنى مبدأ عاكس الـ MF، وتغير طاقة التيار المتردد إلى طاقة التيار المتردد
2. التيار الحديدي هو متزامن ، لا توجد حثية ، أعلى كفاءة الدخول والخروج الحرارية ، أكثر موثوقية ومستقرة جودة لحام
3. توازن الحمل ثلاثي المراحل، عامل الطاقة قريب من 1
4. جهاز تحكم رقمي ذكي، تحكم أكثر دقة وأسرع في تيار اللحام. دقة التعديل أعلى من آلة التيار المتردد 20 مرة
5. خفض تكلفة الإنتاج، و توفير الطاقة، وخفض متطلبات الكابلات وتكلفة الصيانة، وتحسين عامل الحث.
6. تخزين الطاقة في عاكس خاص، المزيد من التكيف مع تقلبات شبكة الطاقة.
7. حجم أصغر ووزن أقل من محول اللحام، ثلث آلة التيار المتردد.
8. قادرة على لحام الألومنيوم والمنتج المواد المغلفة
9. مناسبة بشكل خاص لحام ورق معدني ثلاثي الطبقات أو منتج رقيق جداً

المراقب

وظائف وميزات نظام التحكم:

يتكون نظام التحكم من وحدة تحكم، محول تردد متوسط، وقطع العمل لحام. ويتضمن وحدة التحكم المتحكم في المصلح، جزء تخزين الطاقة، IGBT، محرك مصدر الطاقة،و جزء مركز التحكم، إلخ

1) 101 مجموعة من نماذج لحام قابلة للبرمجة، 96 مجموعة من نماذج لحام الخياطة.

2) وظيفة التيار المحدد لحام تزداد تدريجيا، وحل بكفاءة عدم استقرار تأثير الحام الناجم عن تحويل التيار عند القيام لحام نقاط متعددة؛

3) تكون قادرة على ضبط تيار التسخين المسبق ، وتيار اللحام وتيار التكيف ، ومنع الرذاذ بكفاءة أثناء اللحام وتخفيف قطعة العمل بعد اللحام.يمكن تعيين النبضات الكهربائية 3 بشكل منفصل والجمع بشكل منفصل أو بحرية;

4) تكون قادرة على زيادة وتقليل التيار ببطء ، وتجنب بفعالية الرذاذ وتشكيل النقود الخاطئة أثناء اللحام. تكون قادرة على الحصول على أداء مادي ممتاز.

5) تكون قادرة على لحام المواد الخاصة، خاصة لحام الألومنيوم، المعدن المسالك الخ مع تأثير لحام مثالية.

6) وظيفة العد. حساب بكفاءة عدد أوقات اللحام، وعدد استخدام الأقطاب الكهربائية والطحن للحساب أفضل للإنتاج وإدارة الآلة.

7) وظيفة لحام نقطة واحدة ، لحام نقطة مستمرة ؛

8) فحص العطلات ووظيفة الحماية الذاتية. أثناء عملية العمل ، سيتم إغلاق جهاز التحكم تلقائيًا لتيار الإخراج وتذكير الصديق بسبب العطل.

9) توفير الطاقة، مصدر الطاقة ثلاثي المراحل، وتردد العمل العالي، وانخفاض استهلاك المحول، تأثير كبير من توفير الطاقة؛

10) التثبيت والتشغيل المريح. في معدات لحام عاكس MF ، تم تقليل حجم المحول بشكل كبير مقارنة مع محول AC العادي.الجهاز كله خفيف الوزن. تثبيت و تشغيل مريح ؛

11) وظيفة الاتصال والتحكم بكود BCD. قادرة على الاتصال بالكمبيوتر الشخصي الصناعي، PLC وأجهزة التحكم العليا الأخرى لتحقيق التحكم عن بعد، وإدارة الأتمتة ،مع كفاءة أعلى;

12) اعتماد DSP و PLD كوحدة تحكم رئيسية. الدائرة الكهربائية بسيطة ، متكاملة للغاية ، ذكية. تقليل معدل العطل. صيانة أسهل.

المواصفات

التطبيق

جهاز استشعار، LED ورصاصه، ورق النحاس والأسلاك المفقودة، رلاي، ساعة، قشرة سعة والرصاص، أسلاك النحاس، دبوس المقاومة، الحثية، البطارية والربط المثبت، المقبس،صلة الفضة و ورق النحاس، لحام البرق مع مواد التولفستين والموليبدينوم، الخ

رقم الطراز	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
مصدر طاقة الدخول	3 ~ 380 فولت	3 ~ 380 فولت	3 ~ 380 فولت	3 ~ 380 فولت
السعة الاسمية	90KVA	150KVA	200KVA	300KVA
الحد الأقصى لتيار الدائرة الضوئية	18KA	30KA	45KA	55KA
دورة العمل	20%	20%	20%	20%
طريقة التحكم	الأصول الأساسية/الأصول الفرعية التيار المستمر	الأصول الأساسية/الأصول الفرعية التيار المستمر	الأصول الأساسية/الأصول الفرعية التيار المستمر	الأصول الأساسية/الأصول الفرعية التيار المستمر
تردد المحول	1kHz	1kHz	1kHz	1kHz
طول الذراع	220*400ملم	220*400ملم	220*450ملم	220*450ملم
ضغط أقصى	6KN	10KN	15KN	20KN
ضربة الكترود	60ملم	80ملم	80ملم	80ملم
مياه التبريد	≥8L/min	12L/min	12L/min	14L/min
سمك اللحام	3.0+3.0ملم	3.5+3.5ملم	4.0+4.0ملم	4.5+4.5ملم
